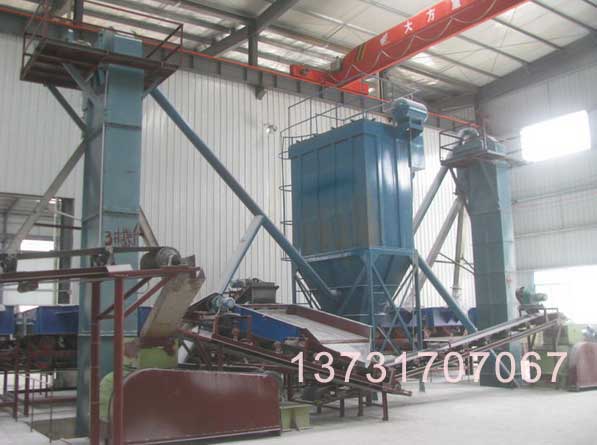

我公司為內蒙古鐵礦安裝的PPC64-5布袋除塵器通過十多天的緊張施工，集塵管道、吸塵罩、設備主體、風機已全部安裝完畢，除塵器能連續、穩定運行，能滿足內蒙古地區對鐵礦粉塵排放量要求，于2015年9月11日通過環保驗收。
鐵礦破碎機除塵器規格、性能參數表
處理風量：30000 m3/h
過濾風速：1.5 m/min
有效過濾面積：350 m2
濾袋數量：180 條
濾袋尺寸：ф150*4000mm
除塵器阻力： ＜1500 Pa
入口含塵濃度：約5g/m3
出口含塵濃度：＜30mg/m3
脈沖閥型式：3” 淹沒式
脈沖閥數量： 18個
清灰壓力： 0.3 MPa
鐵礦布袋除塵器工作原理
含塵氣體進人灰斗后，由于氣流斷面積突然擴大，氣流中一部分顆粒粗大的塵粒在重力和慣性力作用下沉降下來；粒度細、密度小的塵粒進入濾袋室后，通過布朗擴散、慣性碰撞和篩濾等綜合效應，使粉塵沉積在除塵布袋表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。
鐵礦破碎機袋式除塵器的阻力值隨濾袋表面粉塵層厚度的增加而增加。阻力達到某一規定值時進行淸灰。此時脈沖控制儀控制脈沖閥的啟閉，當脈沖閥開啟時，氣包內的壓縮空氣通過脈沖閥經噴吹管上的小孔，噴射出一股高速高壓的引射氣流，從而形成一股相當于引射氣流體積1-2倍的誘導氣流，一同進入濾袋內，使濾袋內出現瞬間正壓并產生鼓脹和抖動，沉積在濾袋上的粉塵脫落，掉入灰斗內。灰斗內收集的粉塵通過卸灰閥，連續地排出。
這種脈沖噴吹清灰方式，是逐排濾袋順序清灰，脈沖閥開閉一次產生一個脈沖動作，所需的時間為0.1-0.2s;脈沖閥相鄰兩次開閉的間隔時間為1-2min；全部濾袋完全一次清灰循環所需的時間為20-30min。由于本設備為低壓脈沖清灰，且粉塵很細，所以根據設備阻力情況，把噴吹時間適當調長，而把噴吹間隔和噴吹周期適當調短。
(2)脈沖淸灰的特點低壓脈沖除塵器的主要特點是清灰用氣壓力低，設計壓力<0.3MPa在壓力低的情況為保證清灰效果，使附著在濾袋的粉塵能有效去除，必須增加清灰用氣量，故設計中適用了淹沒式76mm脈沖閥，同時取消誘導二次氣流用的文氏管。低壓清灰的示意如圖11-16所示。歸結為四個特征：①用氣壓力低；②氣流短促迅速；③阻力損失小；④耗氣量大。
